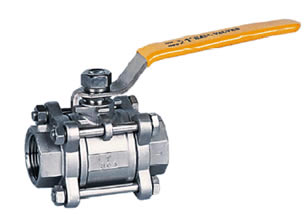

Q11F三片式球阀
Q11F三片式球阀
应用范围
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
Q11F三片式球阀结构图
主要连接尺寸及重量
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3 | 4 |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
主要零件材料
| 序号 | 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 6 | 螺母 | 不锈钢SS304 | FCD45 |
| 7 | 垫圈 | 不锈钢SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 阀杆螺母 | 不锈钢SS304 | B7 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢SS304 | B8 |
订购注意事项：
Q11F三片式球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q11F三片式球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
