AY42H/HA802Y安全溢流阀
点击图片查看大图
产 品: 浏览次数:247AY42H/HA802Y安全溢流阀
型 号: AY42H
品 牌: 依耐
单 价: 面议
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 7 天内发货
更新日期: 2020-10-27  有效期至:2021-02-24 [已过期]
详细信息


AY42H/HA802Y安全溢流阀

AY42H/HA802Y安全溢流阀
AY42H/HA802Y安全溢流阀

用途

AY42H、HA802Y型安全溢流阀可用于高压注水泵的管路上,作为超压保护装置。

主要性能范围

型号 Type 公称压力
Nominal pressure(MPa)
开启压力分级
Opening pressure
工作温度(℃)Working temperature 适用介质
Suitable medium
AY42H-160
HA802Y-160
16.0 6.3-16.0 200 水、油品等
Water,Oil,goods etc.
AY42H-250
HA802Y-250
25.0 1.0-25.0
AY42H-400
HA802Y-400
HA802Y-600
40.0-60.0 20.0-60.0

主要零部件材料

NO. 零件名称
Name of part
AQ-20
材料  Materials
1 阀体 Body 碳钢 Carbon Steel
2 阀座 Nozzle 不锈钢 Stainless steel
3 阀瓣 Disc 不锈钢 Stainless steel
4 阀盖 Bonnet 焊接件 Welding
5 弹簧 Spring 50CrVA

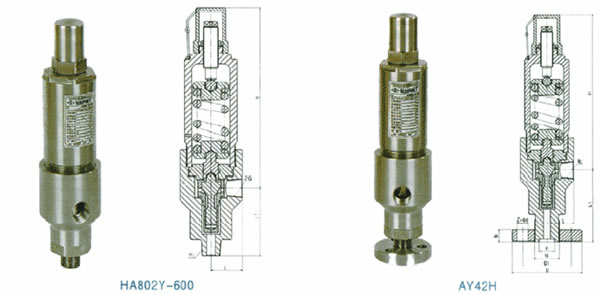

外形及连接尺寸

型号
Type
公称通径DN(mm)
Nominal diameter
尺寸Dimension(mm)
Rc ZG L L1 ≈H
HA802Y-600 15 1/2″ 1/2″ 52 90 250
25 1″ 1″ 52 113 275
40 11/2″ 11/2″ 52 157 336

外形及连接尺寸

型号 Type 公称通径DN(mm) Nominal diameter 尺  寸  Dimension(mm)
D D1 K M Z-Фd B L L1 RC ≈H
AY42H-160 AY42H-250
AY42H-400
15 135 95 25 M48×2 4-22 25 65 140 1〞 329
20 165 115 30 M52×2 6-26 28 80 150 11/2〞 447
25 200 145 38 M80×3 6-29 40 90 180 2〞 485
32 225 170 42 M100×3 6-33 50 100 200 21/2〞 570

订购注意事项:

AY42H/HA802Y安全溢流阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐AY42H/HA802Y安全溢流阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
