DHH44微阻缓闭消声止回阀

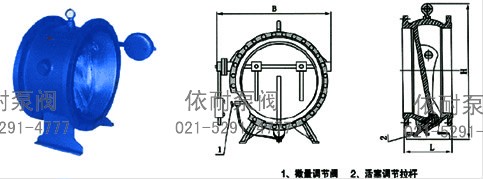

DHH44微阻缓闭消声止回阀 外形尺寸图
特点用途
微阻缓闭消声止回阀是应用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。微阻缓闭消声止回阀在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳、确保宾馆、住宅环境安静，并具有节能的效果。DHH44X/H-10/16型微阻缓闭止回阀采用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点
主要技术参数
- 公称压力：1.0～1.6MPa
- 公称通径：200～2000mm
- 适用介质：清水、泥浆水、海水、污水
- 适用温度：0～80℃（如需要，可达200℃）
- 法兰标准：GB/T 17241.6 GB/T9113
- 试验标准：GB/T 13927 AP1598

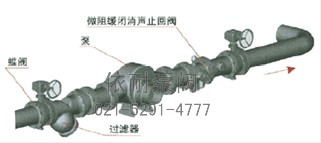

典型安装图
微阻缓闭消声止回阀 典型安装图
主要零件材料
| 零件名称 | 阀体 | 阀板 | 密封圈 | 阀杆 | 缓冲轴缸 |
| 材料 | 灰铸铁、碳钢 | 碳钢 | 丁腈橡胶 | 不锈钢 | 不锈钢 |
主要连接和外形尺寸
| DN (㎜) |
200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
订购注意事项：
DHH44微阻缓闭消声止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐DHH44微阻缓闭消声止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
