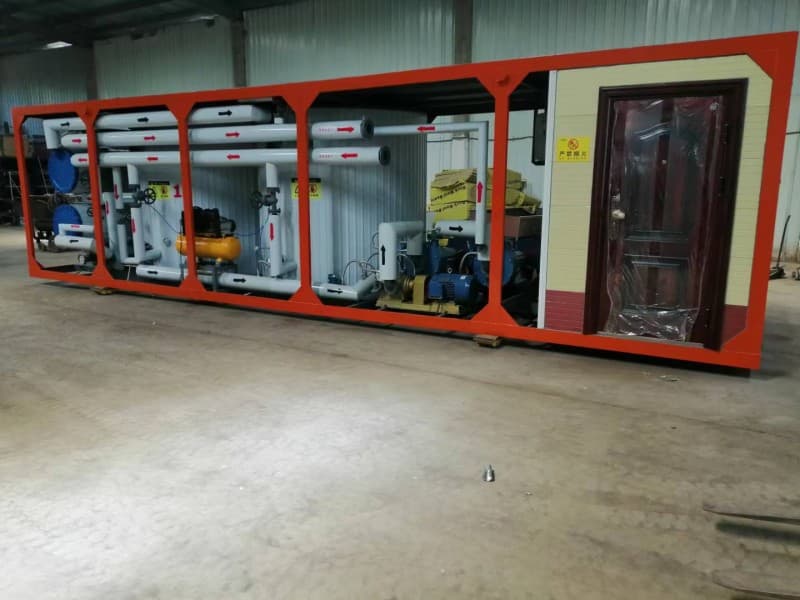

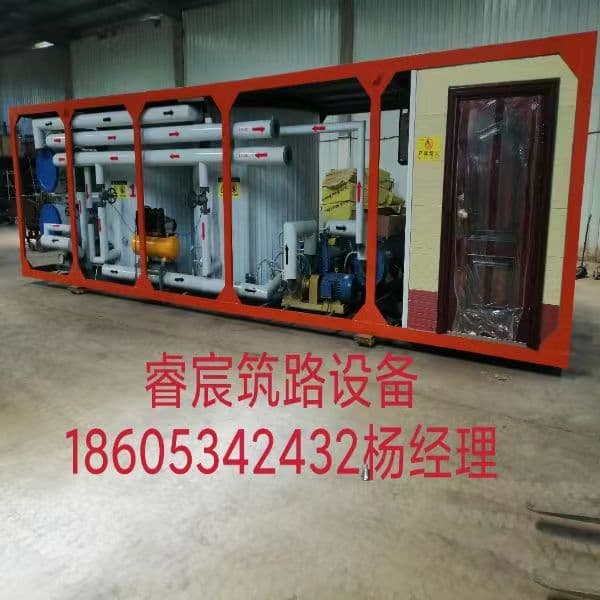

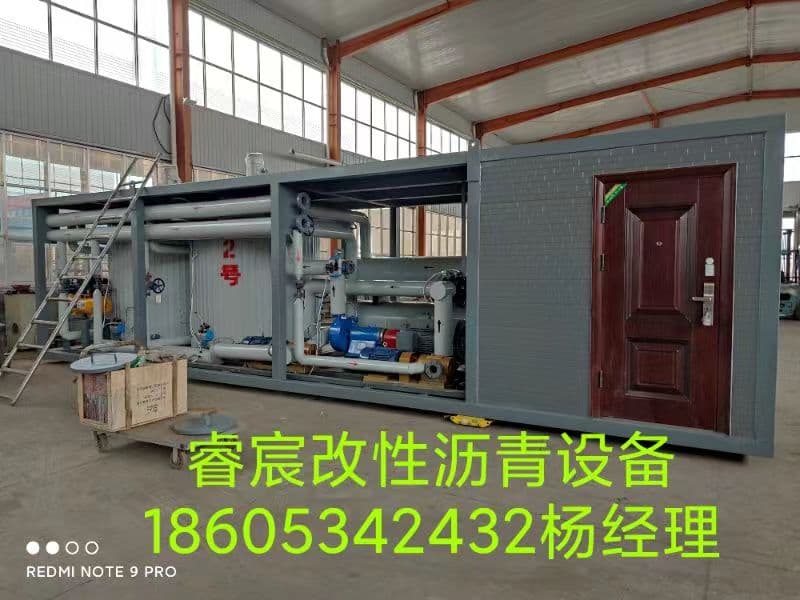

沥青改性设备加工生产改性沥青的工艺是釆用现场配制法加工生产，该改性沥青加工设备由两个搅拌釜和两个改性剂供料器、一个贮存傩、导热油加热系统和一个操作控制系统等五部分组成。基质沥青加热脱水后，将温度为160C的热沥青用沥青泵（能自动计量）送到加工设备的搅拌釜中，用导热油加温系统继续升温，当 搅拌釜中的温度升至160〜170C时，用改性剂供料 器按掺配比例从揽拌釜的顶部将改性剂送入搅拌釜 中，导热油系统对搅拌釜控温，搅拌釜开始工作.两 个搅拌釜中分别装有电机带动的高速剪切头，其转 速可达1 440转/分，剪切头内的十字轴由于高速旋 转而产生的真空吸力将改性剂及沥青吸入腔内，并 从剪切头上部流出，腔内的沥青和改性剂在研磨、其 切及热力的综合作用下，逐渐变细变小，最终以细小 的颗粒〈粒径小于5 pim）均匀分布于沥青中而形成 改性沥青，搅拌完毕的改性沥青可以直接输入沥青 拌和楼中使用。
该改性加工设备加工 橡胶粉、SBS、等多种改性剂生产改性沥青，工程实践应用表明该设备的性能特点如下:
（1）主机采用高速旋转切削加工，有效地解决了 极短时间内改性剂在沥青中的粉碎及均匀分散问 题，改性效果良好，改性沥青能满足《公路改性沥青 施工技术规范》的要求。
（2）使用导热油加热，可在常温下运行，温度根 据需要能精确控制至土 2C,安全可靠.
（3）基质沥青供给由自动计量的沥青泵在短时 间内供给，改性剂由振动给料、电子计量，风力上料 机构供给,全部自动控制，高效可靠。
（4）整个加工过程全部可采用微机自动控制和 手动控制两种操作方式，可满足不同需要，操作简 便。操作室宽敞明亮，装有空调，作业环境舒适.
（5）采用分体式结构，安装拆卸简便，可供汽车 运至施工现场，与沥青混合料拌和楼连接简单。其生 产能力可满足80〜120 t的拌和楼使用。
