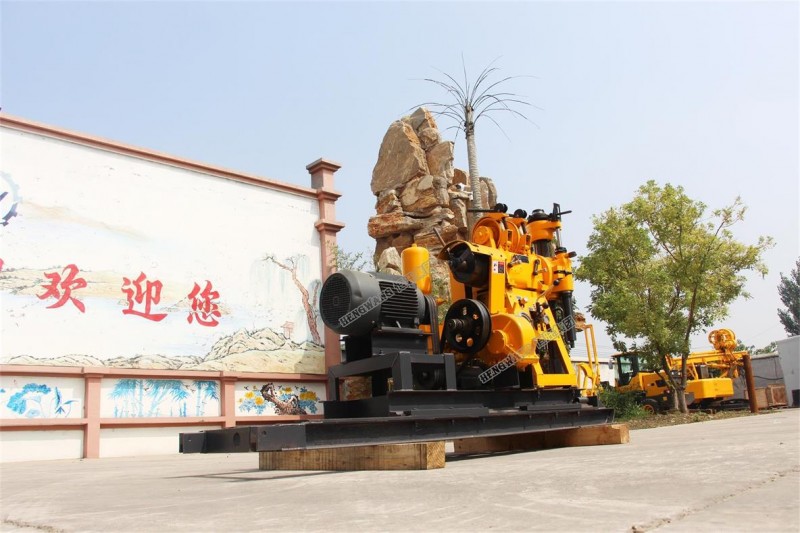

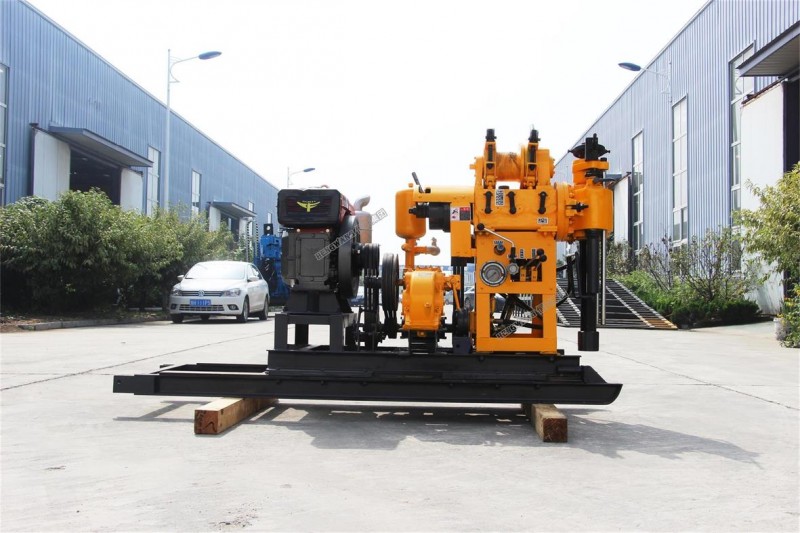

HW系列液压钻机是一种用途广泛的轻便型钻机。适合铁路、水利、桥梁、坝基等建筑物的水井钻进、地质勘察、地质岩芯钻探、小型灌浆孔、爆破孔，可根据地层的不同选用金刚石、复合片及合金等钻头钻进。
主要特点：
1 具有液压自动给进机构，提高效率，减轻劳动强度。
2 采用球卡夹持机构或液压卡盘，可实现不停机倒杆，操作方便、安全可靠
3 配有孔底压力计，便于掌握孔内情况。
4 结构紧凑，手柄集中，占用面积小、重量轻、分解性强，便于搬迁。适合于平原或山区作业。
HW（160/190/230）系列液压钻机技术参数
|
|
钻孔深度（m） |
160 |
190 |
230 |
|
开孔直径（mm） |
500、220 |
500、220 |
500、273 |
|
|
终孔直径（mm） |
75 |
75 |
75 |
|
|
钻杆直径（mm） |
42、50 |
42、50 |
42、50、60 |
|
|
钻孔倾角（度） |
90-75 |
90-75 |
90-75 |
|
|
配套动力（KW） |
13.2 |
13.2 |
15 |
|
|
重量（kg） |
600/740 |
620/750 |
880/970 |
|
|
钻机尺寸（长*宽*高） |
2.4*0.8*1.3 |
2.4*0.8*1.4 |
2.7*0.9*1.5 |
|
|
立轴 |
立轴钻速（r/min） |
142/285/570 |
130/300/480/730/830/1045 |
64/128/287/557 |
|
立轴行程（mm） |
450 |
450 |
450 |
|
|
卷扬机 |
单绳提升力（kg） |
2000 |
2100 |
2500 |
|
单绳提升速度（m/s） |
0.41-1.64 |
0.35-2.23 |
0.12-0.95 |
|
|
钢丝绳直径（mm） |
φ9.3 |
φ9.3 |
φ12.5 |
|
|
钢丝绳容量（m） |
27 |
27 |
35 |
|
|
钻塔 |
额定负荷 |
18 |
18 |
18 |
|
有效高度(米） |
6.5 |
6.5 |
6.5 |
|
|
泥浆机 |
流量(L/Min) |
95 |
95 |
145 |
|
*大压力(mpa) |
1.2 |
1.2 |
2 |
|
|
往复次数 |
93 |
93 |
93 |
|
|
|
吸水管直径(mm) |
51 |
51 |
51 |
|
出水管直径（mm） |
32 |
32 |
32 |
